Écorché moteur Solex d'établi

395,00 €
Assemblé à la demande, livré sous 2 mois après réception pièces

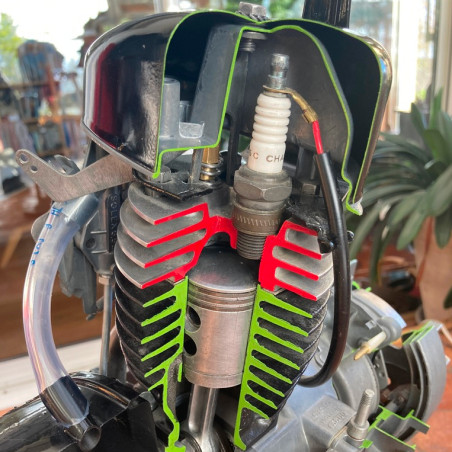

Écorché Solex d'établi permettant de mieux appréhender le fonctionnement mécanique et électrique du moteur.

Avec l'option d'Allumage Fictif, l'ensemble peut être utilisé pour réaliser des formations pratiques de calage de l'allumage (avec visualisation de l'effet du réglage).

Finition : Assemblage seul
Quantité

Réalisation, à partir de pièces fournies par l'acheteur, d'un écorché moteur de Solex.

La prestation de base (ASSEMBLAGE SEUL) comprend:

  • le nettoyage et dégraissage des pièces,
  • le sablage,
  • l'usinage des éléments envoyés suivants: filtre à air et son support, culasse, bougie, cylindre, carter moteur, carter latéral, platine d'embrayage, stator d'allumage, volant magnétique, pompe à essence, levier de relevage;
  • la mise en peinture (filtre à air, cylindre, réservoir, tôles moteur, levier de relevage, zones de coupes en couleur),
  • la fourniture du tuyau de retour d'essence et des deux roulements de vilebrequin neufs,
  • l'assemblage de l'ensemble,
  • l'emballage soigné pour un envoi serein le cas échéant!

L'écorché est réalisé exclusivement avec les pièces fournies... un panachage de pièces d'époques différentes donnera un résultat pluriel sympa que les puristes voudront éviter ;-) . Comprenez aussi que si les pièces fournies sont endommagées ou manquantes, le résultat sera à la hauteur de la dotation (je ne peux raisonnablement pas réparer un réservoir crevé par la rouille, un piston tordu ou tout autre dégât... comme je ne peux pas réaliser la coupe d'une pompe manquante ou empiler des entretoises absentes en respectant l'assemblage d'origine!). Seule exception: les vis de carter manquantes indispensables à l'assemblage seront remplacées au besoin par de la visserie moderne.

Option ALLUMAGE FICTIF:

  • Un Module d'Allumage Fictif peut être installé en option (sous réserve de la fourniture d'un rupteur en état).
  • Ce module, alimenté par une pile bouton fournie, permet de provoquer un simulacre d'étincelle lors du passage du volant magnétique au point de rupture (étincelle simulée par une led puissante cachée dans la bougie, déclenchée par l'ouverture du rupteur). Une vidéo de démonstration est disponible ici: Vidéo proto Allumage Fictif .
  • Notez que vous avez la possibilité de modifier l'instant d'allumage de la led en réglant le point de rupture comme sur un moteur en ordre de marche!
  • Idéal pour des ateliers de formation sur le calage de l'allumage dans les clubs ;-)

Notes importantes:

  • la faisabilité de l'écorché est soumise à l'évaluation de l'état des pièces de l'acheteur à leur réception. En cas de non faisabilité (pièces trop détériorées, manquantes...), le retour des pièces est à la charge de l'acheteur. Je vous encourage vivement à échanger par mail et photos avant d'envoyer l'ensemble.

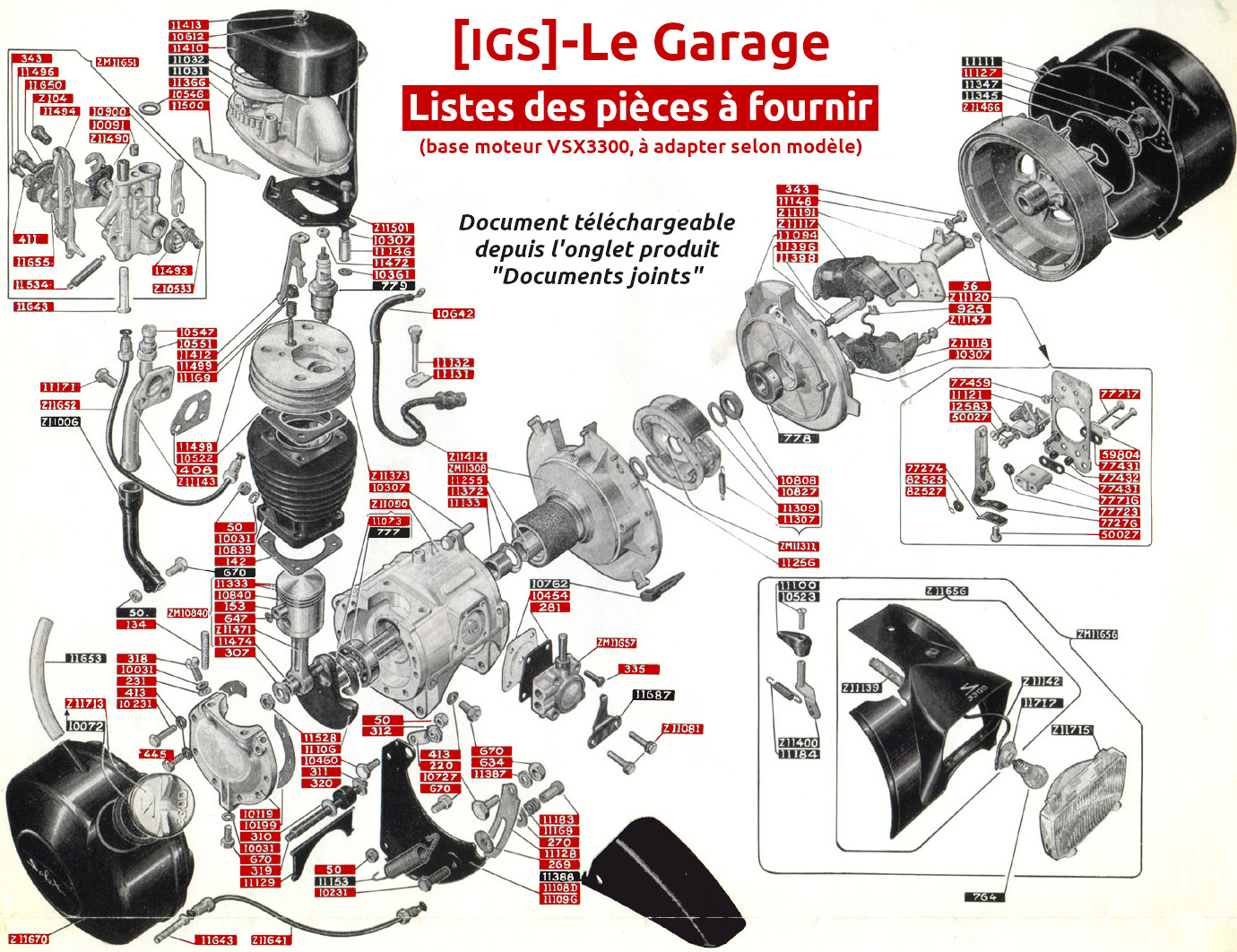

  • Un listing des pièces nécessaires sous forme d'éclaté est disponible au bout de ce lien pour vous aider à faire la moisson: Pièces Requises
  • l'envoi initial des pièces est à la charge de l'acheteur.
  • L'écorché peut être envoyé par MondialRelay... compte tenu du poids et de la fragilité de l'ensemble, j'invite cependant les acheteurs à privilégier une remise en main propre (et en plus cela permet de discuter Solex et autres Galet au passage ;-) )
  • Le pied d'atelier présenté sur les photos n'est pas inclus dans la prestation; il est disponible sur le Web notamment chez son créateur, thewill37 (voir eBay ;-)
  • A ceux qui pourraient s'étonner du prix de l'offre, je rappelle juste que ce travail représente un peu plus de vingt heures de labeur, à mettre en regard d'un SMIC chargé en France à 16€/h ;-)
ECLA_SOX
100 Produits

Téléchargement

Listing éclaté moteur

Listing pièces pour éclaté moteur Solex

Téléchargement (537.72KB)
