Depuis plusieurs années maintenant je me dis qu’il faudra que je poste les plans des deux arraches nécessaires pour ouvrir sereinement un bloc moteur Itom comme décrit dans le tuto qui va bien… mais je n’avais pas encore franchi le pas jusqu’à ce que Guigui404, vieille connaissance du Galet, me contacte il y a quelques jours pour me les demander en vue de deux réfections de moteurs!
Bref, c’était enfin l’occaz de ressortir les deux extracteurs de leur boite à outils et de faire des plans propres que vous trouverez ci-dessous.

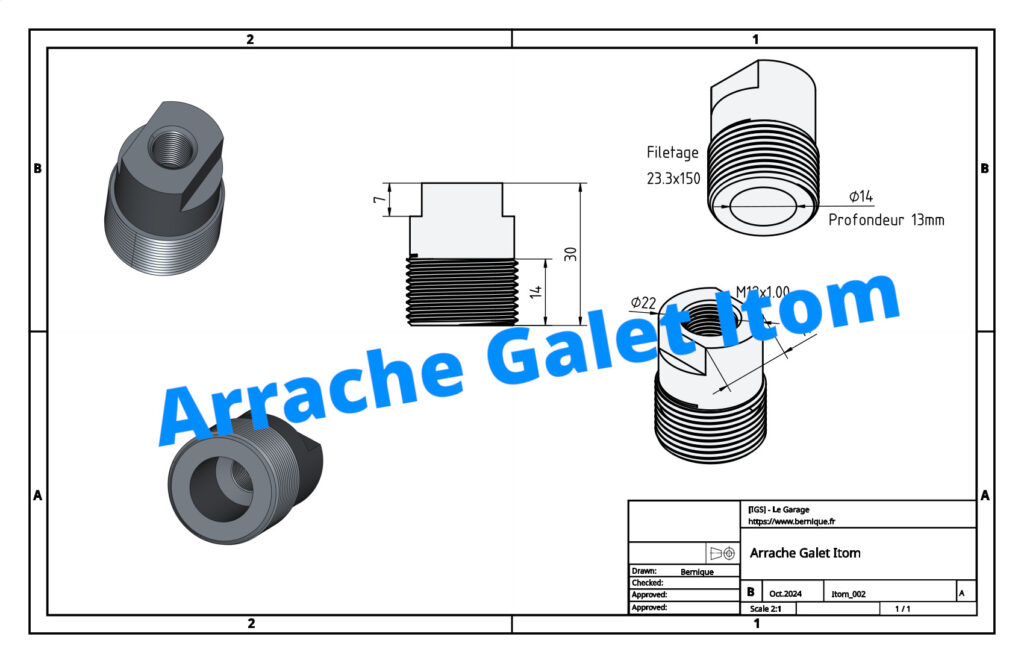

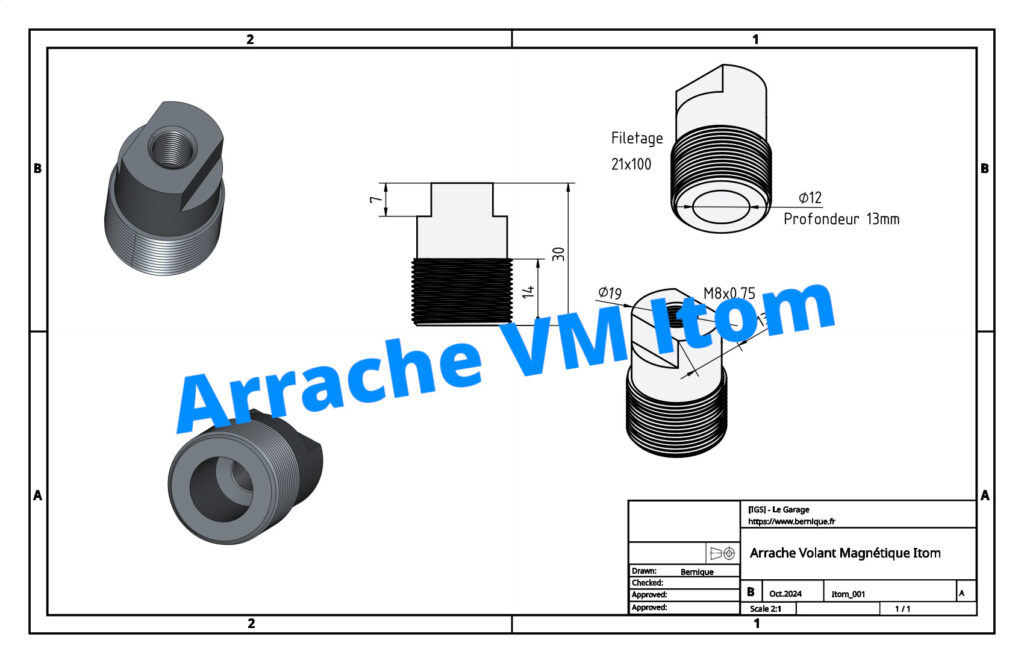

J’ai volontairement fait des plans simplistes qui ne respecte en rien les standards de la mécanique: seules les cotes importantes sont inventoriée, et votre usinier préféré interprètera le reste… car n’espérez pas trouver ces deux bestiaux dans le commerce: les dimensions de filetages extérieurs appartiennent à un Monde disparu aujourd’hui totalement rayé des standards métriques de la mécanique moderne. Tout juste trouverez-vous peut-être celui en 21×100 autrefois utilisé sur certaines mobs, mais l’extracteur du Galet est lui une pièce unique avec son filetage en 23,3×150 😉
Cliquez sur les images ci-dessous pour télécharger les PDF qui vont bien
